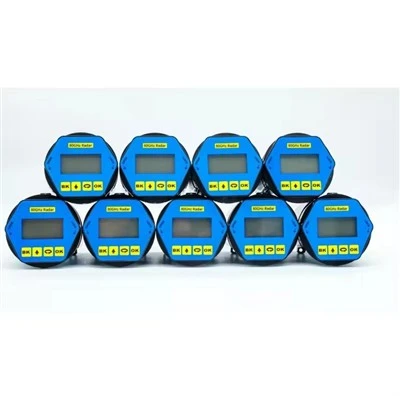

ابزار اندازه گیری سطح فرکانس بالا 80 گیگاهرتز
دستگاه اندازه گیری سطح فرکانس بالا 80 گیگاهرتز
دقت 1.{1}}% سطح سنج رادار
سطح سنج رادار منبع تغذیه 24vDC
خروجی: 4-20mA /pulse /RS485/HART
شرح
ابزار اندازه گیری سطح فرکانس بالا 80 گیگاهرتز
اطلاعات اولیه:
| نام محصول: | ابزار اندازه گیری سطح فرکانس بالا 80 گیگاهرتز |
| خروجی: | 4-20mA /pulse /RS485/HART |
| محدوده اندازه گیری | 0.1m~35m |
 |
 |
YCRD80G05محیط اندازه گیری شده: فاضلاب (بخار آب در زمستان)،
دمای فرآیند:-25~80 درجه،
فشار فرآیند: فشار معمولی، محدوده: 0~3.3 متر،
رابط کابل: M20 * 1.5، منبع تغذیه: 24V.DC، 24V.DC،خروجی: 4 ~ 20 میلی آمپر (سیستم دو سیم)
صفحه نمایش LCD،
اتصال فرآیند: فلنج (HG/T20592-2009PL80-1.ORF، مواد: 304)،
با فلنج و بست منطبق، درجه حفاظت: IP65، علامت ضد انفجار: Ex d IIB T4 Gb.
|
|
|
|
محیط اندازه گیری:
|
مایع خوردگی قوی، بخار، کف، دمای بالا و فشار بالا
|
|
محدوده اندازه گیری:
|
0.1m-35/85m
|
|
فرآیند اتصال:
|
فلنج بزرگتر یا مساوی DN80
|
|
دمای فرآیند:
|
-40-250 درجه
|
|
فشار فرآیند:
|
-0.1-4MPa (بیش از 1mpa باید سفارشی شود)
|
|
اندازه آنتن:
|
آنتن لنز 70 میلی متری (سفارشی با توجه به اندازه فلنج)
|
|
مواد آنتن:
|
PTFE / پر کردن کامل
|
|
دقت:
|
± 1 میلی متر
|
|
سطح حفاظت:
|
IP67
|
|
فرکانس مرکزی:
|
80 گیگاهرتز
|
|
زاویه:
|
3 درجه
|
|
منبع تغذیه:
|
دو سیم/DC24V
چهار سیم/DC12-24V چهار سیم/AC220V |
|
پوسته بیرونی:
|
آلومینیوم / فولاد ضد زنگ
|
|
خروجی سیگنال:
|
دو سیم / 4 … 20 میلی آمپر / HART
چهار سیم/4…20mA/RS485/ModBus |
نصب و راه اندازی
راهنمای نصب متر سطح رادار
انتخاب قطر مخزن 1/6 یا 1/4 برای نصب.
اجتناب از محیط نصب ارتعاش قوی
فضای کافی را حفظ کنید
موقعیت نصب:
فاصله مخزن تا محل نصب حداقل 200 میلی متر است. این حداقل فضا تضمین می کند که هیچ مانعی در زاویه انتشار رادار وجود ندارد.
نصب و راه اندازی دستگاه اندازه گیری سطح رادار
اندازه گیری آنتن سر با سطح مواد به صورت عمودی
سطح مواد انبوه زاویه ناهموار، توصیه می شود از نوع فلنج زاویه جهانی استفاده کنید، زاویه فلنج قابل تنظیم برای پاسخگویی به درخواست تست.
نصب سطح سنج رادار
آنتن باید حداقل 10 میلی متر به جلو / بالای مخزن برسد.
کارگاه آموزشی:
 |
 |
بسته بندی:
